Los perfiles huecos estructurales se utilizan ampliamente en edificios, instalaciones industriales, puentes, maquinaria, sistemas de montaje solar y proyectos de infraestructura.

Según la forma de su sección transversal, los perfiles huecos de acero se dividen generalmente en tres categorías principales: SHS, RHS y CHS. Aunque estos productos tienen principios de fabricación similares, su rendimiento estructural y aplicaciones adecuadas son diferentes.

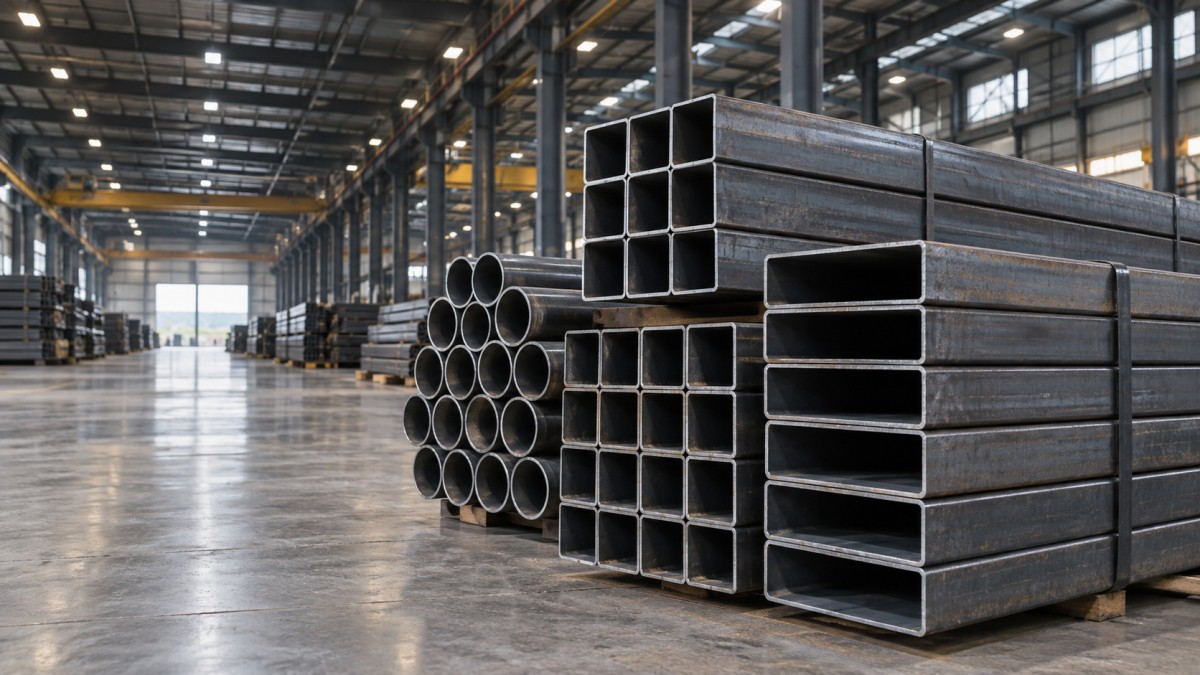

Tubos de acero estructural SHS, RHS y CHS almacenados en un moderno almacén de acero.

Qué es SHS

SHS significa sección hueca cuadrada. Tiene el mismo ancho y altura, formando una sección transversal cuadrada simétrica.

Dado que un perfil SHS proporciona un rendimiento estructural similar en ambas direcciones, se utiliza comúnmente cuando las cargas pueden actuar desde diferentes lados.

Las aplicaciones típicas de SHS incluyen:

· Columnas de edificios

· Estructuras de acero

· Estructuras de soporte

· Cercas y puertas

· Bastidores de maquinaria

· Estructuras de montaje solar

· Proyectos arquitectónicos

Las secciones huecas cuadradas también ofrecen una apariencia limpia y moderna, lo que las hace adecuadas para proyectos en los que la estructura de acero permanece visible.

Qué es RHS

RHS significa sección hueca rectangular. Su ancho y altura son diferentes, lo que permite a los ingenieros seleccionar el eje más resistente según la dirección de la carga.

Los productos RHS se utilizan comúnmente para:

· Vigas de edificios

· Estructuras de cubierta

· Plataformas industriales

· Sistemas de soporte de paredes

· Bastidores de vehículos

· Soportes para equipos

· Estructuras de almacenes

En comparación con las secciones cuadradas, las secciones huecas rectangulares pueden proporcionar una mayor resistencia a la flexión en una dirección específica. Esto hace que RHS sea adecuado para vigas y otros componentes estructurales horizontales.

Qué es CHS

CHS significa sección hueca circular. Tiene una sección transversal redonda y distribuye la fuerza uniformemente alrededor de todo el perfil.

Los productos CHS ofrecen buena resistencia a la compresión y la torsión. Su superficie lisa también reduce la resistencia al viento.

Las aplicaciones comunes de CHS incluyen:

· Columnas estructurales

· Torres de transmisión

· Estructuras de estadios

· Puentes

· Pasamanos

· Tuberías

· Estructuras marinas

· Soportes arquitectónicos

Principales diferencias entre SHS, RHS y CHS

Forma de la sección transversal

SHS tiene un perfil cuadrado, RHS tiene un perfil rectangular y CHS tiene un perfil circular. La forma correcta depende de la dirección de la carga, el método de conexión y los requisitos arquitectónicos.

Rendimiento estructural

SHS se comporta de manera similar a lo largo de ambos ejes principales. RHS puede proporcionar mayor resistencia a lo largo de un eje seleccionado, mientras que CHS funciona eficientemente bajo cargas de compresión y torsión.

Conexión y fabricación

Las superficies planas de SHS y RHS hacen que la soldadura, el atornillado y la conexión de otros componentes sean relativamente sencillos. CHS puede requerir placas de conexión o métodos de corte especialmente diseñados debido a su superficie curva.

Apariencia

SHS y RHS proporcionan líneas rectas y limpias adecuadas para edificios modernos y estructuras industriales. CHS ofrece una apariencia lisa y se utiliza con frecuencia en estructuras arquitectónicas expuestas.

Normas de fabricación comunes

La norma aplicable depende de los requisitos del mercado y del proyecto. Las normas internacionales comunes incluyen:

· ASTM A500

· ASTM A1085

· EN 10210

· EN 10219

· JIS G3466

· GB/T 6728

Estas normas especifican requisitos de dimensiones, tolerancias, composición química, propiedades mecánicas y métodos de ensayo. Los compradores deben confirmar la norma y el grado de acero requeridos antes de solicitar una cotización.

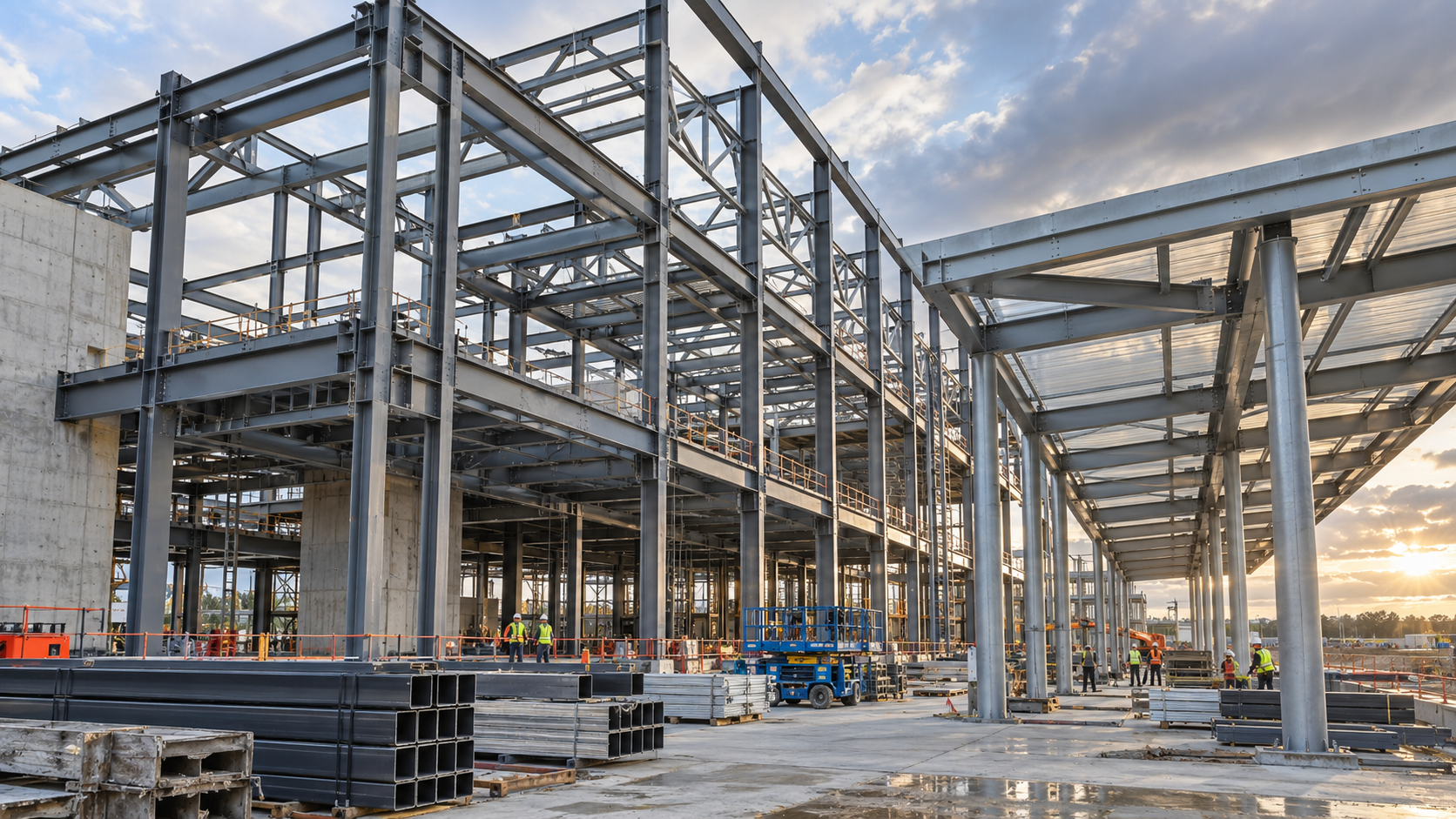

Perfiles huecos estructurales de acero utilizados en un gran proyecto de construcción comercial.

Tratamientos superficiales comunes

Los perfiles huecos estructurales pueden suministrarse con diferentes tratamientos superficiales según el entorno de instalación:

· Acabado negro de laminación

· Aceite antioxidante

· Superficie pintada

· Recubrimiento en polvo

· Galvanizado en caliente

· Recubrimiento protector personalizado

Para proyectos exteriores, húmedos o costeros, puede ser necesario utilizar acero galvanizado o un tratamiento anticorrosivo adicional. El espesor requerido del recubrimiento de zinc debe confirmarse antes de la producción.

Información necesaria para una cotización

Para recibir una cotización precisa de productos SHS, RHS o CHS, los compradores deben proporcionar:

1. Tipo de producto: SHS, RHS o CHS

2. Dimensiones exteriores o diámetro

3. Espesor de pared

4. Grado de acero

5. Norma requerida

6. Longitud del producto

7. Tratamiento superficial

8. Cantidad requerida

9. Requisitos de procesamiento

10. Puerto de destino

Si los productos se utilizarán en un proyecto de ingeniería específico, también deben proporcionarse planos y especificaciones técnicas.

Cómo seleccionar la sección hueca adecuada

SHS suele ser adecuado para columnas, bastidores y estructuras que requieren una resistencia similar en múltiples direcciones.

RHS generalmente se prefiere para vigas y aplicaciones en las que la carga principal actúa en una dirección.

CHS es adecuado para columnas, torres, puentes y estructuras expuestas a cargas de torsión o viento.

La selección final debe basarse en cálculos estructurales, diseño de conexiones, entorno de instalación y normas aplicables al proyecto.

Conclusión

Los productos SHS, RHS y CHS ofrecen ventajas estructurales y de fabricación diferentes. Elegir la sección correcta puede mejorar la seguridad del proyecto, simplificar la instalación y reducir costos innecesarios de materiales.

Antes de realizar un pedido, los compradores deben confirmar el grado de acero, las dimensiones, el espesor de pared, la norma, el tratamiento superficial y los requisitos de inspección.
